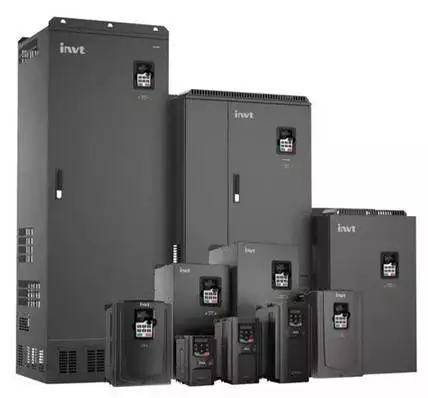

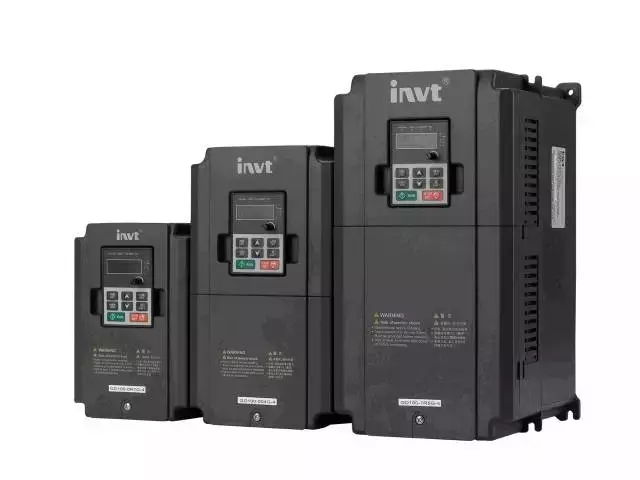

我國幅員遼闊,有大量變頻器工作在潮濕環境中。比如安裝在多雨的南方沿海地區的變頻器、潮濕山地附近的風電機組變頻器和工作在河流、湖泊的變頻器裝置等等。
受空氣濕度影響,一旦環境溫度發生大變化,變頻器就有可能出現凝露現象,其內部功率器件、電路板等部位會產生一定量的液態水。在與內部積累的灰塵混合后,變頻器的電氣絕緣會受到嚴重影響,甚至產生通路,影響正常運行。
比如,液態水附著于功率器件散熱板之上,會導致igbt的柵極和漏極之間形成通路,嚴重破壞igbt的柵極,導致igbt失去正常功能。再比如,液態水附著于電路板之上會導致相應端子出現短路現象,造成脈沖混亂,嚴重的還會導致橋間短路等故障。
凝露現象會嚴重影響和威脅變頻器的正常穩定運行。如果變頻器工作于潮濕環境中,特別是夏季多雨的南方,必須采取正確措施預防和消除凝露現象。
一、凝露的形成及其對變頻器產生的危害
自然條件下的空氣是由少量塵埃、水汽以及絕干空氣所組成。空氣所能夠容納的水汽與環境溫度成正比,即環境溫度越高,空氣就能容納更多水汽。而所謂的露點溫度,是指特定濕度空氣出現凝露現象的最高溫度。
在較高溫度下包容在空氣中的水汽,由于溫度下降,會使得無法繼續容納于空氣中的水汽通過液態水的形式析出。如果濕度較大且溫度相對較高的空氣碰到溫度相對較低(低于該條件下空氣的露點溫度)的變頻器的固態表面,就會產生凝露現象,進而在變頻器相關部件的表面產生一定量的液態水。
當液態水與變頻器內部的灰塵混合,會產生相應的導電通道,進而對變頻器的電氣絕緣造成影響,使得本該不導電的區域轉換為正常導電的區域。
舉例:一旦混合了灰塵凝露附著于igbt功率器件的表面,會導致igbt的柵極和漏極之間形成通路,嚴重破壞igbt的柵極,導致igbt失去正常功能;再比如,混合了灰塵凝露附著于控制電路板之上,會使得電路板產生原本不存在的導電通道,導致邏輯脈沖出現混亂,進而產生電源短路、電子元器件失效等故障。
盡管部分電路板進行了相應的涂覆處理,但由于盲點等因素的影響,總會在某些元器件的底部、電路連接處等部分產生凝露現象。
二、凝露的消除方法
通過對溫差和濕度等凝露形成條件的破壞,可以從根本上消除凝露現象發生的目的。破壞了任何一個形成條件,變頻器都不會出現凝露現象。
目前,較為通行和常用的凝露消除方法有:溫度控制法和濕度控制法,前者旨在降低相對溫度,而后者旨在降低相對濕度。
溫度控制
阻止凝露的形成,可以通過破壞溫差這一凝露形成條件來實現。由于變頻器柜體內部相對封閉,若可以讓柜體溫度始終高于露點溫度,就不會產生凝露。
受該思想的影響,現階段主要有兩種溫度控制方案:
第一種方案包括通風口和加熱器等。一般情況下通風口都設置了過濾器,不僅能夠杜絕大量灰塵進入變頻器內部,還能夠確保IP防護等級。
該方案的主要要點在于一旦濕度過大即開始加熱,溫度提升時就加大通風。在濕度超過預先設定的數值時,促發加熱動作,提高變頻器內部溫度,進而有效控制相對濕度條件,在溫度達到預先設定的閥值之后,起動通風,從而使得變頻器內部進入一定量的外部新風,從而確保變頻器內外始終保持一致的空氣相對濕度,溫度始終保持在正常的范圍之內。一般情況下,當溫度超過40℃就起動通風系統,相對濕度超過80%就起動加熱器。
第二種方案的主要思路為:變頻器內部冷卻能力相對可控,確保柜內溫度始終保持在一定的范圍之內,當濕度超過閥值,就降低變頻器的散熱能力,通過變頻器所產生的功耗來提高變頻器柜內溫度,從而杜絕凝露現象的出現;當溫度超過閥值,就提高散熱能力,杜絕溫度過高影響變頻器的正常運行。
該方案下的變頻器柜體大多采用的是完全密封的形式,有效杜絕了鹽霧、有害氣體和灰塵進入柜體內部,便于變頻器長期、可靠和正常的運行。
